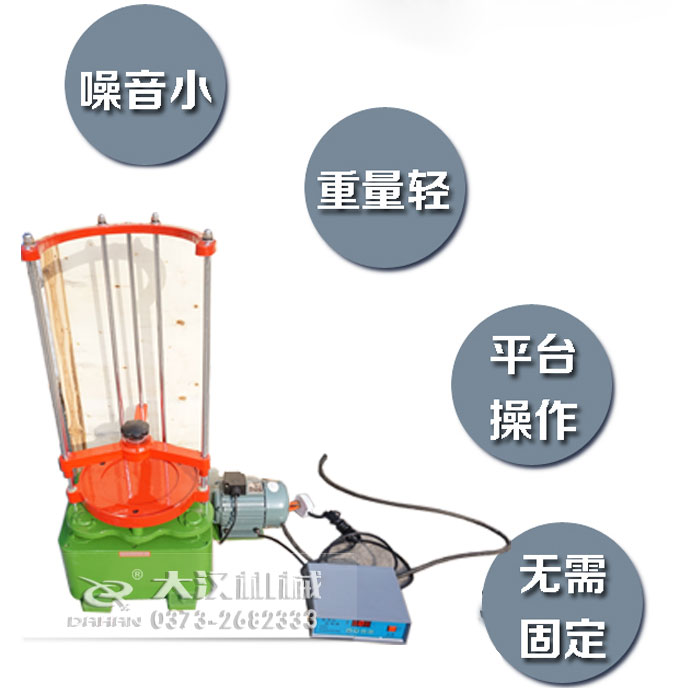

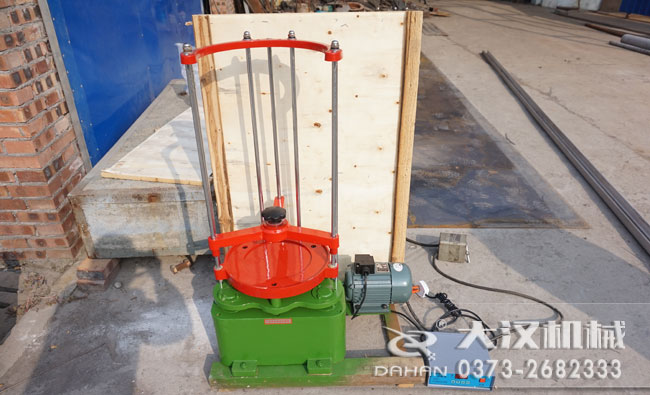

頂擊式振篩機概述

DBS-300型頂擊式振篩機系在DBS-200型基礎上改進的，改進后即能具備原型技術性能，又能保證振擊次數穩定可靠，裝夾套篩方便靈活，夾緊牢靠，并能自動停車，根據用戶需要，可篩分多重特性的產品。

頂擊式振篩機作用

頂擊式振篩機篩分方式使得篩分物料時同時具備往復和頂擊振動兩種運動方式，下料快，不會堵塞篩面，要配合標準樣品篩使用，代替手工篩，適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用。

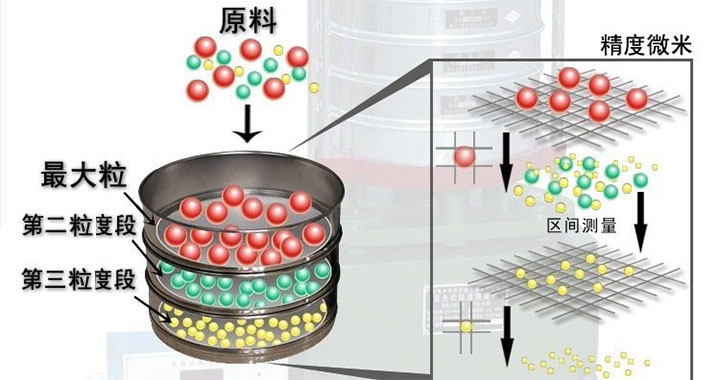

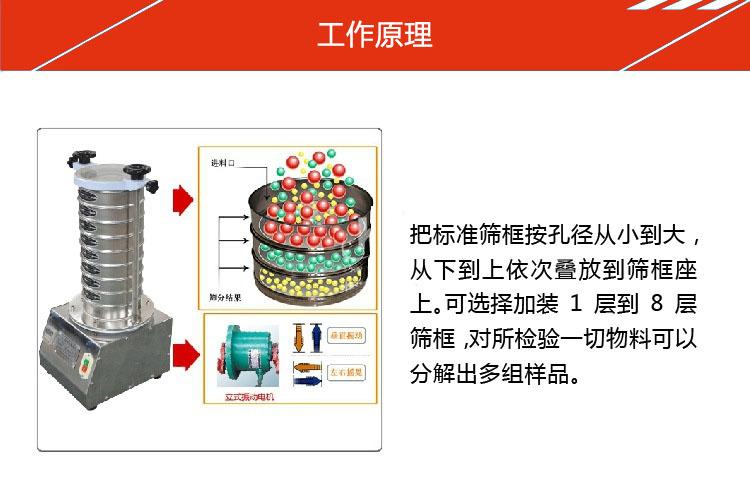

頂擊式振篩機工作原理

頂擊式振篩機是利用電機偏心的原理發生振動，使用時將物料盜取上部篩框內，在振動力的作用下，大于篩框的物料留在篩內，小于篩框的物料落入下道篩框，以此來完成檢測、分級的效果。

頂擊式振篩機能有效保證篩子搖動和頂擊次數，物料不易堵塞，安裝有數顯式時間繼電器，可根據需要自由控制振篩機時間。

頂擊式振篩機技術參數

序號	名稱	單位	數值
01	篩子直徑	mm	200,300
02	篩子疊高	mm	440
03	篩座振幅	mm	8
04	搖動次數	次/分	221
05	頂擊次數	次/分	147
06	回轉半徑	mm	12.5
07	頂擊落距	毫米	10mm
08	電機功率	千瓦	0.38
09	電源電壓	伏	380
10	電機轉速	轉/分	2800
11	機器重量	公斤	130
12	外形尺寸	毫米	586*370*952

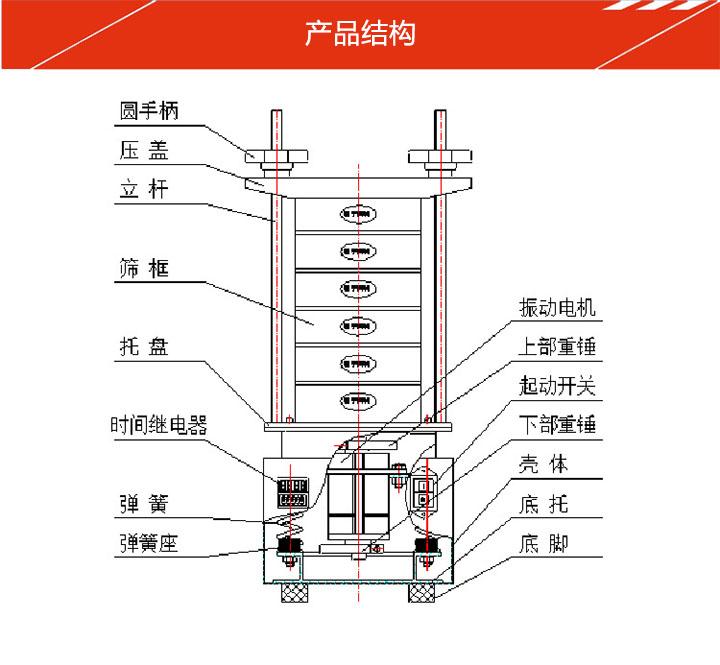

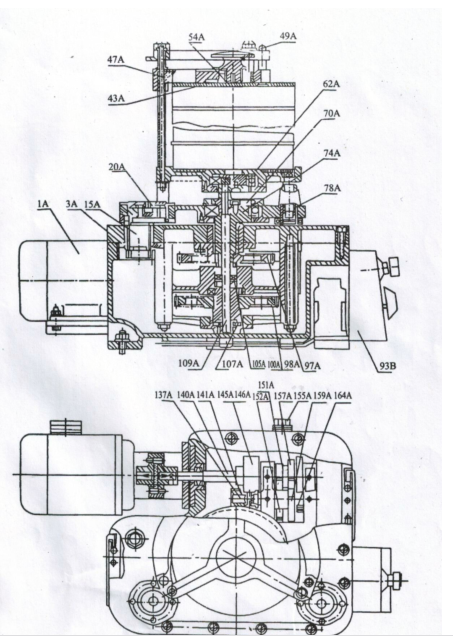

頂擊式振篩機結構圖

頂擊式振篩機如總圖所示，主要有機座、上蓋、回轉機構、振機機構、夾緊機構與套篩組成，主要結構說明如下：

1、回轉機構：

電動機（1A）帶動傳動軸（140A）與離合體（146A）轉動軸套（145A）上的齒輪（135A），通過齒輪（125A）而帶動齒輪軸（137A）上的小斜齒輪（141A）轉動，小斜齒輪帶動打斜齒輪（97A）使以鍵與之聯接的空心的主偏心軸（74A）旋轉，從而帶動以120°均布于上蓋（3A）上的三個付偏心軸（15A）回轉，使真?zhèn)€活動架得到半徑等于偏心距的正圓平面搖動。

2、振機機構：

在活動架得到正圓平面搖動的時候。通過以螺釘與之固連的主偏心上蓋（70A）帶動打擊軸（109A）回轉，使打擊軸上的上端面凸輪（105A）旋轉，同時齒輪軸（137A）上的齒輪（164A）通過齒輪（157A）（159A）帶動齒輪軸（100A）上的小斜齒輪帶動大斜齒輪（98A）使以鍵與之聯接的下端面凸輪（107A）慢速旋轉，上下端面凸輪同向轉動產生軸向位移，造成打擊軸往上頂起，直到上下平面凸輪缺口處就往下掉而得到振機運動，壓縮彈簧（78A）的作用是增強打擊力量之用。

3、夾緊機構：

旋轉扭緊螺栓（55A）可使退撥螺母（54A）沿軸向移動，使篩蓋固定頂桿（47A）往外伸長從而頂死篩蓋導桿達到固定篩蓋的目的。

頂擊式振篩機應用行業

該機適用于地質、冶金、化工、建筑、煤炭國防、科研、砂輪制造、水泥等部門的化驗和實驗室對物料進行篩分分析。尤其對建筑業砂石骨料試驗更為理想，可將15KG骨料分二次裝料，每次開機五分鐘，既方便有簡單完成分級工作，受到選用單位的一致好評。

該產品結構先進，性能穩定可靠，歡迎廣大用戶選用。

頂擊式振篩機使用說明

1、在安放篩子時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。

2、將需篩分化驗的物料倒入頂層的篩子內，蓋好篩蓋然后安放在頂擊篩篩座內。

3、這時反向轉動篩盤上的膠木手柄，將整個篩盤向下滑放在套篩上，然后，再順時針旋轉夾篩盤上膠木柄，其內的頂桿軸夾緊承座，把整套分樣篩固緊。

4、把頂擊式振篩機的定時器旋鈕撥到篩析所需時間，打開電源開關，振擺就會開始篩轉式的工作。

5、待定時器到達先定時間的定位，振擺儀自動停止工作。

6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提，固定在滑套上，取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重到檢析比例。

7、初次工作時無上下震動，因電機倒轉，請將電源線頭調換一下。

8、工作結束關閉電源。

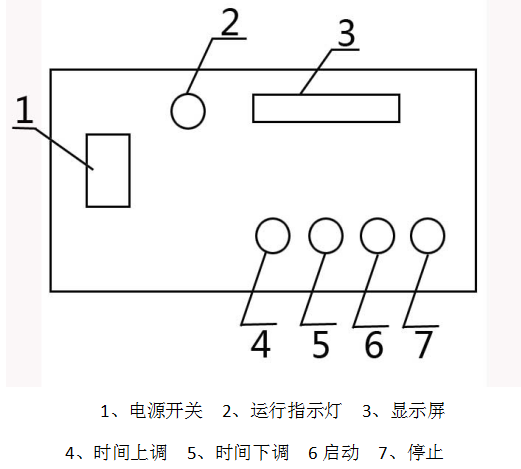

頂擊式振篩機數顯操作方法

將電機線插頭插在程控器插座上，將電源線插頭插在三相線插座上

按下電源開關，顯示屏亮，同時出現300秒。

設定時間：

①根據用戶需要，按輕觸鍵“△”為上調，按“▽”為下調，每按一次“△”“▽”為60秒。

②根據試驗規程設定需要時間，按ON鍵機械開始工作，運行時指示燈亮。

③本儀器在正常工作時，需要停機按OFF鍵。

④每停機一次，應重新設置時間。

⑤注意：使用時不要頻繁開、關機器，停機后應切斷電源。

潤滑系統

本結構潤滑簡單，軸承全部用潤滑脂——黃油潤滑而齒輪和銅套與主（付）偏心軸的潤滑都是飛濺潤滑。用20#機油3公斤為宜，注油咀（20A）可在付偏心軸處加注潤滑油，以防飛濺不到。

自動停車裝置

旋轉自動停車裝置（93B）的電源開關接通電源后，由定時器通過中間繼電器控制電動機長期運轉貨定時運轉停止運轉，為了保證安全工作，本機電機托盤裝有接地線螺釘，用戶必須規程接地。

安裝

　　

本機可以不用水泥基礎直接安放水泥地面上開動也可以安裝在水泥基礎上，基礎螺釘尺寸如圖：其厚度300mm。基礎露出嗲面高度及大小或與地面相平，根據具體使用需要而定，按電工規程安裝電路與接地，安裝完畢，接通電源后電動機回轉方向與箭頭相同，就又振機運動，若相反則電機空運轉，此時可換接線頭，方能正常開動。

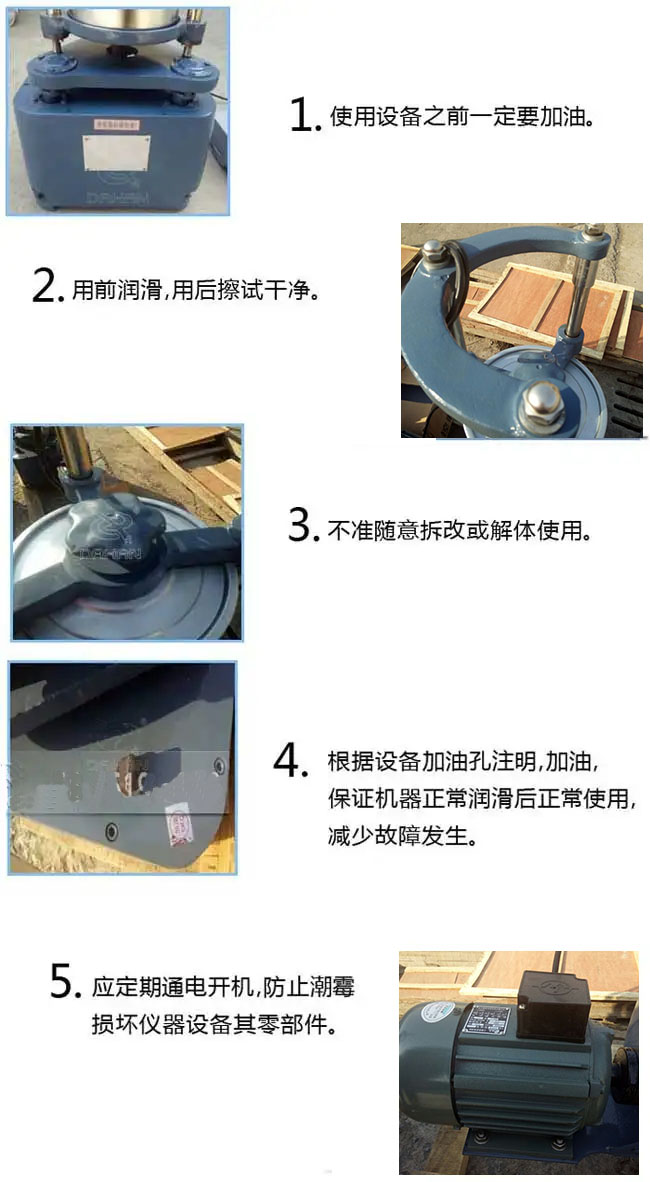

頂擊式振篩機安全操作規程

開機前，擰出（155A）上螺栓，加足潤滑油（用20-4號機油5公斤為宜），裝套篩時先將扭緊螺栓（55A）左旋以松開篩蓋固定頂桿（47A），然后連同篩蓋（43A）往上提，然后右旋固定就可置套篩于篩托盤（62A）上，再將扭緊螺栓左右松開往下壓并右旋使之固緊即可工作，根據工作需要，需要常開可將旋鈕至常開位，需要定時工作可將旋鈕轉至要求定時位，需要途中停機，應切斷電源開關，讓定時鐘自行轉至停止位置，不可強行扭回。

頂擊式振篩機保養簡單，每隔3-6個月更換機油一次，使用時注意避免蓋板上的7根導桿的變形。

補充定時器使用說明

1、轉動旋鈕時，不應過快、過猛，以免損壞零件。

2、如要定的時間小于10分鐘，應先使旋鈕轉過10分鐘位置，再擰回到所需的定時位置。

3、必須注意防潮、防腐蝕，使用兩年左右需清洗加油一次。
